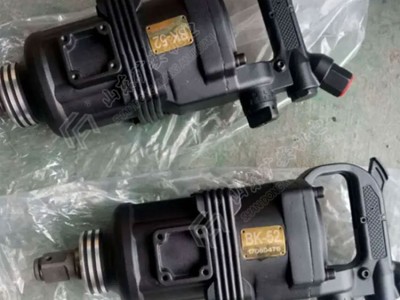

JQHS-1200型气动手持式锚杆螺母安装器

JQHS-1200型气动手持式锚杆螺母安装器用途

JQHS-1200型气动手持式锚杆螺母安装器是用来拧紧和拆卸螺纹联接的工具,是组装作业由手工操作实现机械化的重要工具。使用气动手持式锚杆螺母安装器不但能够显著提高生产率,而且可以大大减轻工人的劳动强度。Kuangan002

JQHS-1200型气动手持式锚杆螺母安装器结构原理

JQHS-1200 型气动手持式锚杆螺母安装器是以压缩空气为动力的旋转冲击工具。主要由配气、发动机、冲击器三部分组成。压缩空气经进气阀、变向机构进入叶片式发动机推动转子旋转。转子通过花键带动冲击器,将旋转运动变为圆周冲击能。从而达到快速拧紧或拆卸螺母的目的。

JQHS-1200型气动手持式锚杆螺母安装器技术参数

基本性能      单位                 基本性能参数

工作压力      MPa             0.4        0.5         0.63

空载转速      r/min            2200       2400        2600

失速转矩      N.m             22         26          30

耗气量        ㎥/min           1.2        1.5          1.8

冲击振动频率  Hz              12         16          20

z大安装扭矩  N·m           1200       1200        1200

螺母安装时间  s                6          5           4

机重           kg                    15

外形尺寸       mm               545×230×250（±20)

操作手柄间距   mm                   145

JQHS-1200型气动手持式锚杆螺母安装器使用保养:

JQHS-1200 型气动手持式锚杆螺母安装器是一种高效、轻便、耐用的手持式工具,使用得当可充分发挥其特点,并可延长使用寿命,使用时应注意以下事项:

1、使用气压为 0.4-0.63MPa。

2、使用胶管内径应符合说明书的规定,其长度不应超过 10 米。

3、气动手持式锚杆螺母安装器启用前在进气口注入少量润滑油,然后低气压运动几分钟再开始使用.禁止高气压空运转。

4、 润滑:连续使用时,每2-3 小时需加油一次(10 号机械油HJ-10GB443-64).冲击器每月加两次钙基润滑脂(ZG-2GB491-65)。

5、 维护保养:应定期清洗保养,连续工作的气动手持式锚杆螺母安装器,应每周解体清洗一次,并在轴承和冲击部分涂以钙基润滑脂(ZG-2GB491-65)。

6、 使用保管:使用中应避免碰伤,轻拿轻放.不使用的气动手持式锚杆螺母安装器应注入润滑油,并空运转几秒钟后装入塑料袋内封口入库,防止内部机体锈蚀。
