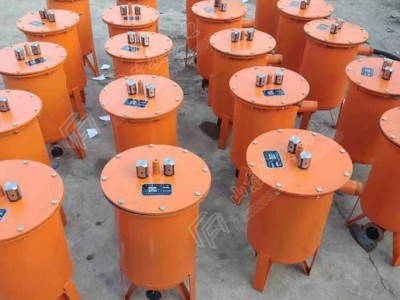

负压自动排渣放水器
负压自动排渣放水器介绍
负压自动排渣放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动排渣放水。Kuangan002
负压自动排渣放水器主要适用于煤矿井下瓦斯管道负压抽放系统与瓦斯抽放管路可串联连接，也可并联连接。可串、并联接在采煤工作面顺枟及掘进工作面巷道内使用，也可串、并联接在钻孔竖管下口及龙门管下端和管路的低凹处使用。也可以安装在地面瓦斯抽排站使用，并且及时自动排渣，放水效果良好，性能稳定可靠，维修量小，使用寿命长，是人工操作无法比拟理想的自动排渣放水装置。
负压自动排渣放水器安装
1. 自动排渣放水器安装在管路的低洼处。
2. 负压自动排渣放水器的进水管直接与抽放管路连接（管路下部焊一节1.5"短节，，管道上部或中上部焊接1”短节与通大气口2采用1 1/4”胶管连接）（安装示意图见下面附图2）。
3. 短节处安装一个阀门，以便维修放水器时使之与抽放管路断开。
1.通大气阀2.通气阀3.托盘4.侧导向杆5.磁铁6.中心导向杆7.外筒8.放水阀9.导向座10.浮漂等组成。
4. 连接管可以用夹布胶管或钢管（z好用胶管，以便安装与维修）。
5. 放水器进水口必须低于管路底部。
6. 放水器中心线要尽量铅直，与水平垂直偏差在±10°。
